¿Qué son las conexiones AN y las mangueras AN?
Existen muchos sistemas de combustible, aceite, aire y agua que están construidos con conexiones AN, pero ¿qué son realmente las conexiones AN / manguera AN / sistemas AN y cómo funcionan?
Aquí mostramos de una manera sencilla y clara cuáles son las partes, cómo se conectan entre sí y se enlazan a diferentes productos. Con esta información, aprenderás a elegir las conexiones y mangueras AN correctas y a montarlas de manera adecuada.
Las diferentes categorías que repasamos son:
- Manguera AN y conexiones para manguera AN
- Adaptadores AN
- Instalación de conexiones AN
- Diferentes tipos de conexiones y mangueras AN
- Más información sobre AN
El sistema AN funciona como bloques de Lego. Usas las diferentes piezas para conectar las partes entre sí.
Aceite: Enfriador de aceite <-> motor
Agua y aceite: Turbo <-> motor
Combustible: Tanque de combustible <-> motor
Aire: Wastegate <-> Turbo
1 ▼
Manguera AN y conexiones para manguera AN

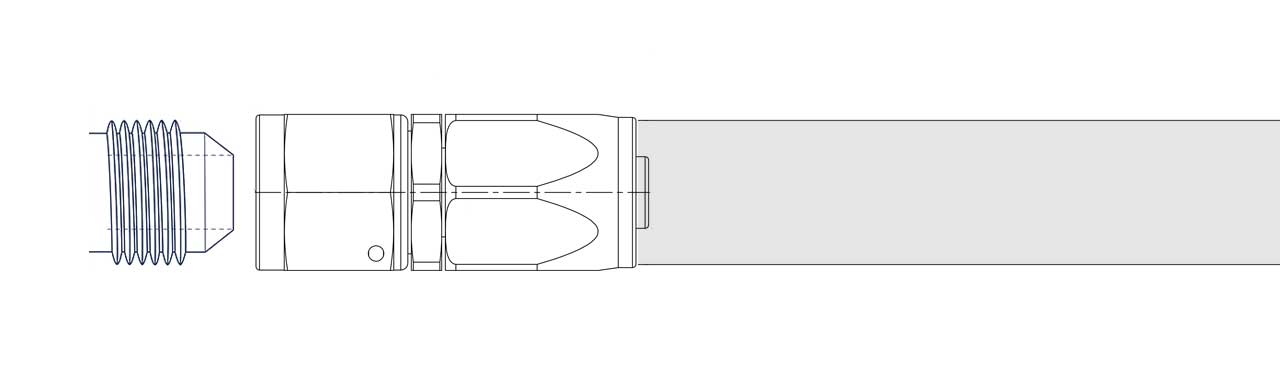

La manguera AN está fabricada para tener conexiones montadas en cada extremo. Estas conexiones se montan fácilmente sin herramientas especiales en la manguera. Una vez que las conexiones están montadas en la manguera, hay un conector hembra en cada extremo con una rosca UNF / AN. Ahora tenemos una manguera AN montada.
Ahora usamos adaptadores para conectar esta manguera AN al turbo, motor, radiador, bomba de combustible, tanque de recuperación o cualquier otro componente que necesite aire, agua, aceite o combustible.
2 ▼
Adaptadores AN

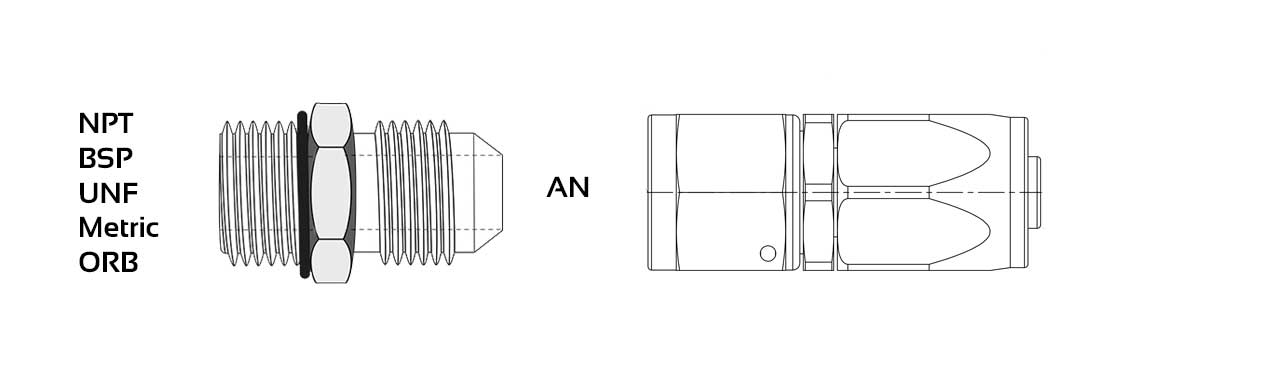

Cuando tienes una manguera AN lista, utilizas diferentes adaptadores para conectar productos o piezas. Un adaptador tiene una rosca en cada extremo.
- Rosca UNF del sistema AN con un cono de 37 grados en un extremo para ajustarse a las conexiones de la manguera.
- En el otro extremo, eliges la rosca que deseas conectar.
3 ▼
Instalación de conexiones AN
Ejemplo de una línea de aceite para el turbo:
Quieres instalar una manguera para alimentar el turbo con aceite, que tiene un diámetro interior de aproximadamente 5 mm.
La entrada de aceite en el turbo tiene una rosca NPT de 1/4"
La salida en el motor es M14x1,5
- ¿Qué fluido vamos a conducir?
Aceite
En este caso, la manguera AN con núcleo de goma funciona bien. - ¿Qué tamaño debe tener la manguera?
aproximadamente 5 mm
Entonces, la manguera AN4, con un diámetro interior de 5,5 mm, es adecuada. - ¿Qué conexiones debemos utilizar?
AN4
Estas conexiones se colocan en cada extremo de la manguera. - ¿Qué adaptador necesitamos para el turbo?
1/4" NPT
Elegimos un adaptador AN que sea 1/4" en un extremo y AN4 en el otro. - ¿Qué adaptador necesitamos para el motor?
M14x1,5
Elegimos un adaptador AN que sea M14x1,5 en un extremo y AN4 en el otro.
La receta de las piezas será la siguiente:
1x Manguera AN4 con núcleo de goma
2x Conexiones AN4 para manguera con núcleo de goma
1x Adaptador para turbo 1/4" NPT -> AN4
1x Adaptador para motor M14x1,5 -> AN4
4 ▼
Diferentes tipos de conexiones AN y mangueras AN
Dependiendo del tipo de fluido que desees conducir a través de la manguera, se utilizan diferentes tipos de mangueras.
- Manguera con núcleo de goma para aceite, agua y aire.

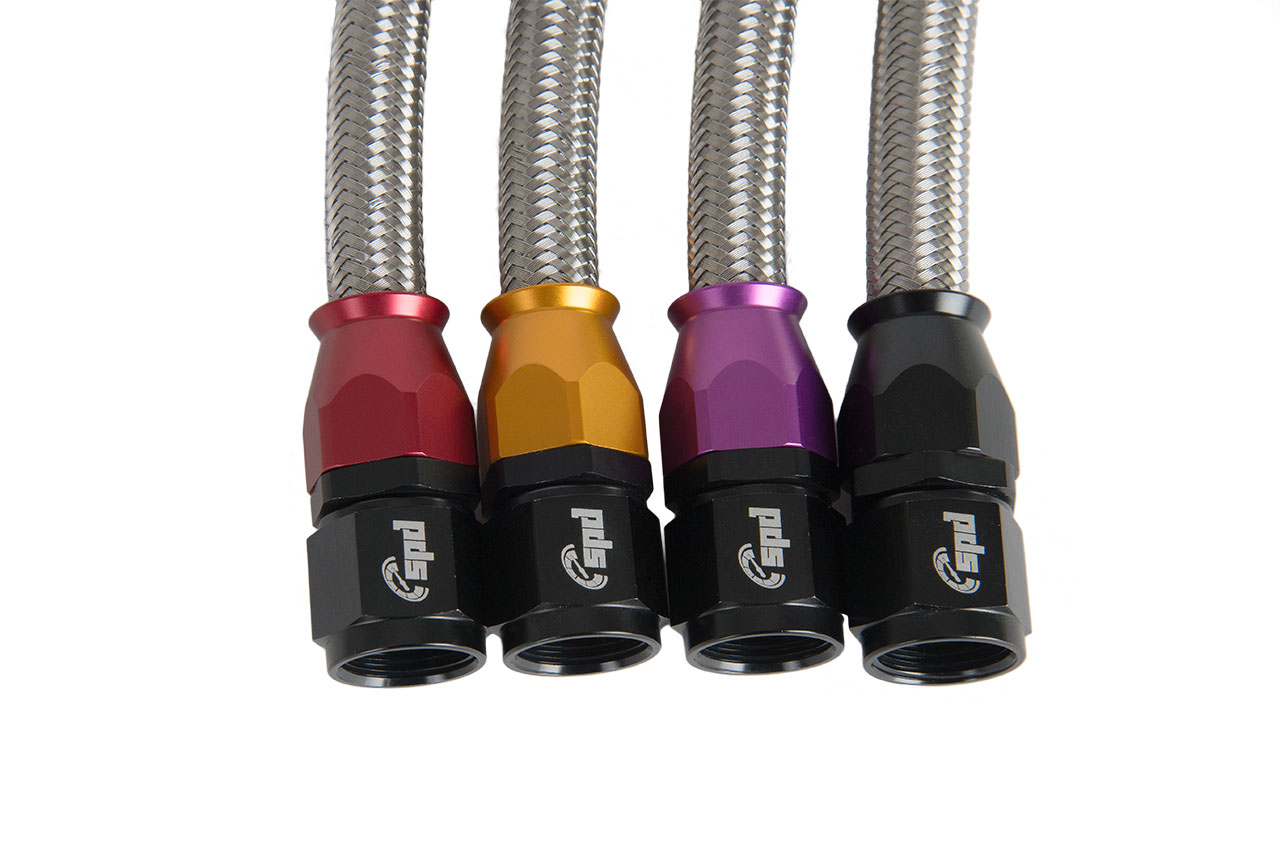

- Manguera PTFE con núcleo de plástico para combustible.
- Manguera Push-On completamente de goma para aceite, aire y agua (también combustible si se utiliza abrazadera de manguera).
Los tres tipos de mangueras también tienen tres tipos de conexiones específicas que corresponden a cada tipo de manguera.
5 ▼
Más información sobre AN
¿Qué es una conexión AN o una manguera AN?
AN es una abreviatura de "Army Navy", un estándar estadounidense que se originó durante la Segunda Guerra Mundial. AN utiliza un cono de 37 grados, el mismo que JIC, que es un estándar industrial utilizado principalmente en hidráulica. Estos se pueden usar juntos, pero no ofrecen un sellado tan efectivo como AN contra AN por varias razones, aunque sigue siendo funcional.
Es posible encontrar un surtido similar en tiendas de hidráulica, pero en acero galvanizado y materiales mucho más gruesos en lugar de las ligeras conexiones AN fabricadas en aluminio.
AN mide el diámetro interior de la manguera en incrementos de 1/16", donde AN1 en teoría es 1/16", AN8 es 1/2" y AN16 es 1". Las tuberías se miden por su diámetro exterior. Lee más sobre los tamaños de las conexiones y mangueras AN aquí.
Además de las clásicas conexiones AN que se comenzaron a usar durante la Segunda Guerra Mundial, han surgido muchas nuevas variantes que abren posibilidades para cómo conectar las piezas.
La instalación de conexiones AN es muy sencilla: la idea básica es una conexión de manguera que se sujeta en la manguera con herramientas tan simples como dos llaves ajustables, si así lo deseas. Luego, se usan adaptadores para montar los dos extremos de la manguera y transportar combustible, aceite, agua o aire de un punto a otro.
