Unidad de control Turbosmart para Wastegate electrónico
Turbosmart
Reviews
Help others choose right. Be the first to write a review!
Write a reviewUnidad de control Turbosmart para Wastegate electrónico

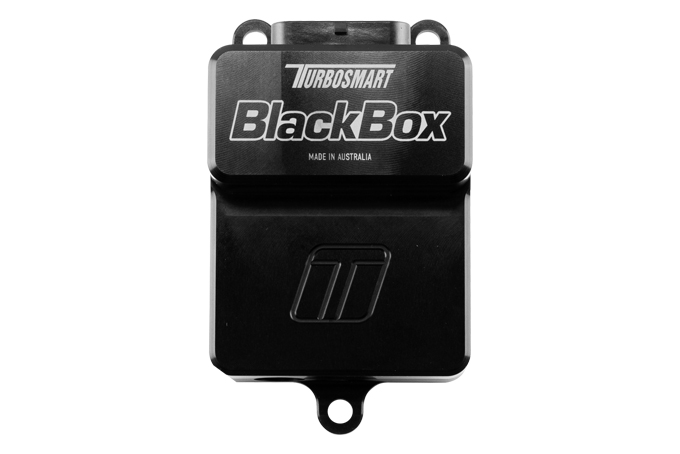

BlackBox de Turbosmart es un controlador de válvula de descarga electrónico dedicado que se puede utilizar junto con una gama de ECU OEM y de posventa. BlackBox brinda protección contra los requisitos actuales y la traducción de estrategias de control de presión de sobrealimentación básicas y más avanzadas a un Wastegate y se puede utilizar en sistemas de válvula de descarga electrónica simple o doble para obtener el máximo control de presión de sobrealimentación.
Funciones
Salidas de puente H de alta corriente de doble canal
2 x entradas de posición de válvula Wastegate (0-5v)
2 x entradas de temperatura Wastegate (0-5v)
2 x entradas de frecuencia (codificador de posición Wastegate avanzado)
Entrada de posición objetivo PWM
Objetivo de posición analógico 0-5v
Objetivo de demanda de posición del bus CAN
Objetivo de rango de válvula de bus CAN
Opción de modo PID programable por bus CAN
Calibración PID cargada de fábrica para todos los Turbosmart eGates
Protección interna contra sobrecorriente
Protección interna contra sobretemperatura
Calibración de posición automática
Carcasa de aluminio anodizado

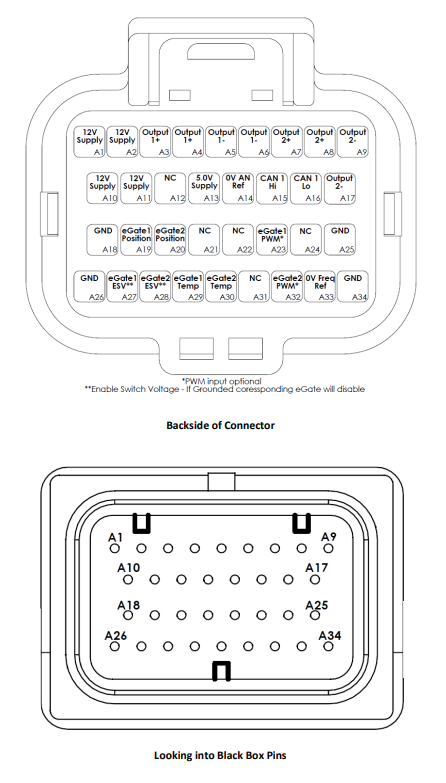

Conector Superseal de 34 pines

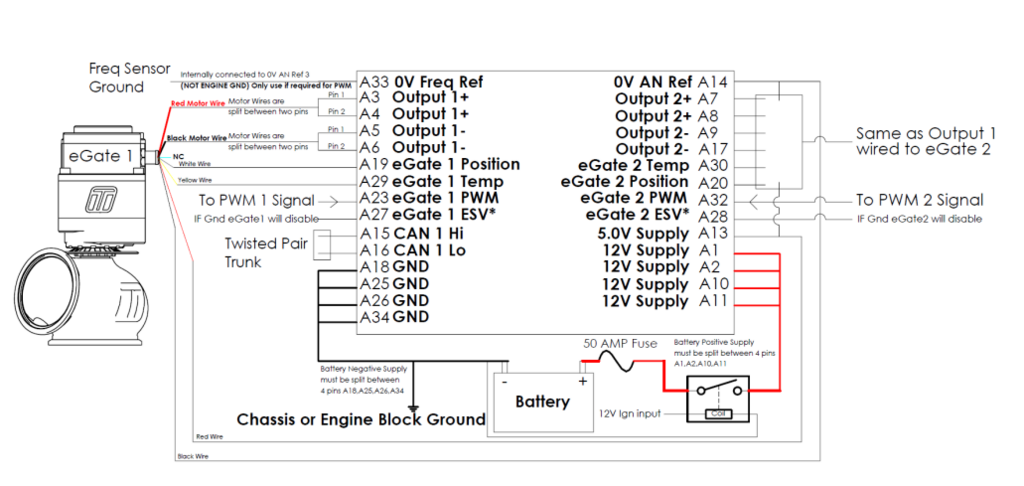

Pines:
1: fuente de alimentación de batería positiva de 12 V 1/4*
2: fuente de alimentación de batería positiva de 12 V 2/4*
3: Salida 1+ve eGate 1 Alimentación positiva 1/2*
4: Salida 1+ve eGate 1 Alimentación positiva 2/2*
5: Salida 1-ve eGate 1 fuente de alimentación negativa 1/2*
6: Salida 1-ve eGate 1 fuente de alimentación negativa 2/2*
7: Salida 2 +ve eGate 2 Alimentación positiva 1/2*
8: Salida 2+ve eGate 2 Alimentación positiva 2/2*
9: Salida 2-ve eGate 2 Alimentación negativa 1/2*
10: fuente de alimentación de batería positiva de 12 V 3/4*
11: Alimentación de batería positiva de 12V 4/4*
12: NC Sin conexión
13: Suministro de 5,0 V Suministro de sensor de 5 V Cable rojo eGate/s
14: 0V AN Ref** Sensor de 0V (NO conectar con GND del chasis) eGate/s Cable negro
15: CAN 1 ALTA CAN 1 Alta
16: CAN 1 BAJA CAN 1 Baja
17: Salida 2-ve eGate 2 Fuente de alimentación negativa 2/2*
18: Tierra
19: AV1 Tensión analógica 1 eGate 1 sensor de posición blanco
20: AV2 Tensión analógica 2 eGate 2 Sensor de posición blanco
21: NC Sin conexión
22: NC Sin conexión
23: ENTRADA DE FRECUENCIA 1 Entrada ECU eGate 1 PWM
24: NC Sin conexión
25: Tierra
26: Tierra
27: AV5 eGate 1 Tensión de interruptor activable para "conmutar"
28: AV6 eGate 2 Tensión del interruptor accionable para "conmutar"
29: AV7 Tensión analógica 7 eGate 1 Sensor de temperatura amarillo
30: AV8 Tensión analógica 8 eGate 2 Sensor de temperatura amarillo
31: NC Sin conexión
32: ENTRADA DE FRECUENCIA 4 ECU eGate 2 entrada PWM
33: 0V FREQ REF** 0V Frecuencia (NO conectar con chasis GND)
34: Tierra
----------------
