Top deck clearance
Här visar vi hur du räknar ut följande:
- Blockhöjd
- Slag vevaxel
- Längd vevstake
- Kompressionshöjd kolv
- Kolv till toppdeck avstånd
- Ladda ner kalkylator
Detta är grundläggande information för att välja rätt motorkomponenter.
Du sätter enkelt in dina egna värden nedan för att få fram ett resultat. Tänk på att små avvikelser i mått senare kan få stora avvikelser i funktion. Var därför noga med att ange rätt mått!
Exempelvis så kan ett block vara toppdeckat (avslipat) vilket bör tas med i beräkningar av blockhöjd för en noggrann uträkning.
1 ▼

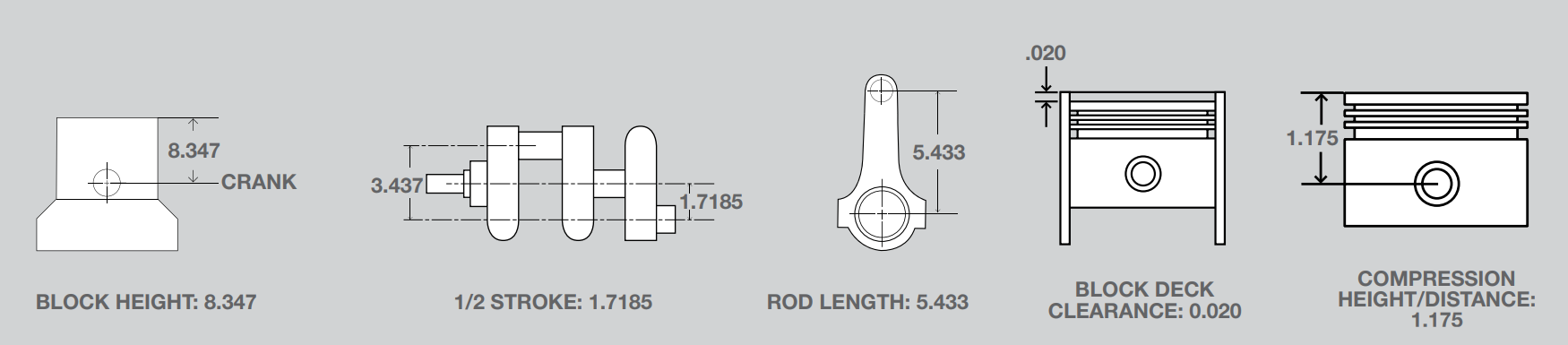

Blockhöjd

Räkna ut blockhöjd:
(Vevaxelns slag / 2) + Vevstakens längd + Kolvens kompressionshöjd + Block deck clearance (sticker kolven upp ovanför deckhöjd så drar man istället av detta värde för att få blockhöjd)
2 ▼
Slag vevaxel

Räkna ut slag på vevaxel
Block höjd - Kompressionshöjd kolv - Längd vevstake - Block deck clearance (sticker kolven upp ovanför deckhöjd så lägger man istället till detta värde för att få vevaxelns slag) = Vevaxelns halva slag (x2 för att få vevaxelns slag)
3 ▼
Längd vevstake

Räkna ut längd på vevstake
Block höjd - (Vevaxelns slag / 2) - Kompressionshöjd kolv - Block deck clearance (sticker kolven upp ovanför deckhöjd så lägger man istället till detta värde för att få vevaxelns slag) = Vevstakens längd
4 ▼
Kompressionshöjd kolv

Räkna ut kompressionshöjd på kolv
Block höjd - (Vevaxelns slag / 2) - Längd vevstake - Block deck clearance (sticker kolven upp ovanför deckhöjd så lägger man istället till detta värde för att få vevaxelns slag) = Kolvens kompressionshöjd
5 ▼
Kolv till toppdeck avstånd

Räkna ut block deck avstånd
Block höjd - (Vevaxelns slag / 2) - Längd vevstake - kompressionshöjd kolv = Block deck avstånd upp till eller ovanför blockets toppdeck
6 ▼
Ladda ner uträkning
För att enklare räkna ut ovan information så kan du lägga ner våran kalkylator som direkt ger dig datan du söker.
▼
▼
-
