Longitud de los inyectores Bosch

Inyectores Bosch y medidas físicas / longitud

Aquí revisamos cuán largos son los inyectores al montarlos con adaptadores. Esto es para adaptarse a la mayoría de las diferentes instalaciones. También veremos las diferentes longitudes estándar que existen.

Bosch Compacto - 33,60 mm entre los O-rings. (33,5 mm)
Bosch Estándar - 48,65 mm entre los O-rings (50 mm)
Bosch Largo - 60,65 mm entre los O-rings (60 mm)

La punta del inyector normalmente mide 11 mm, pero también hay una variante más larga de 24 mm - ver imagen.

Bosch 550cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 550cc 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Sin adaptador

Bosch 550cc 60mm (60,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Sin adaptador

Bosch 870cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 870cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Adaptador corto de 14mm</

Bosch 870cc 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Adaptador corto de 14mm

Bosch 870cc 60mm (60,65mm)
Arriba: Adaptador largo de 11mm
Abajo: Sin adaptador

Bosch 870cc 60mm (60,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Adaptador corto de 14mm

Bosch 870cc 60mm (60,65mm)
Arriba: Adaptador largo de 14mm
Abajo: Sin adaptador

Bosch 980cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 980cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Adaptador corto de 14mm

Bosch 980cc 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Adaptador corto de 14mm

Bosch 980cc 60mm (60,65mm)
Arriba: Adaptador largo de 11mm
Abajo: Sin adaptador

Bosch 980cc 60mm (60,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Adaptador corto de 14mm

Bosch 980cc 60mm (60,65mm)
Arriba: Adaptador largo de 14mm
Abajo: Sin adaptador

Bosch 1200cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 1200cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Adaptador corto de 14mm

Bosch 1200cc 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Adaptador corto de 14mm

Bosch 1200cc 60mm (60,65mm)
Arriba: Adaptador largo de 11mm
Abajo: Sin adaptador

Bosch 1200cc 60mm (60,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Adaptador corto de 14mm

Bosch 1200cc 60mm (60,65mm)
Arriba: Adaptador largo de 14mm
Abajo: Sin adaptador

Bosch 1300cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 1300cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Adaptador corto de 14mm

Bosch 1300cc 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Adaptador corto de 14mm

Bosch 1300cc 60mm (60,65mm)
Arriba: Adaptador largo de 11mm
Abajo: Sin adaptador

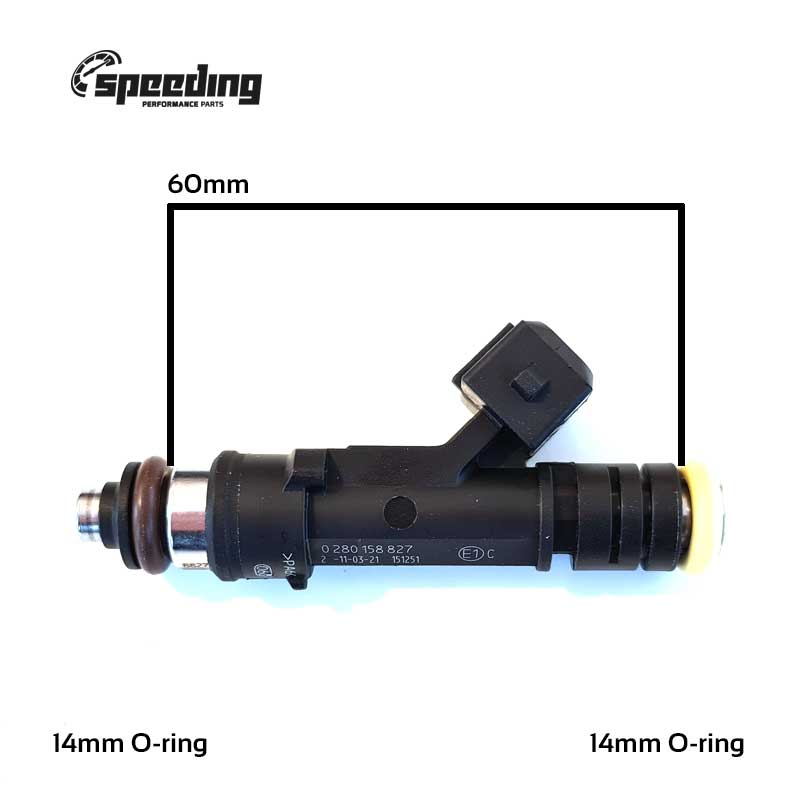

Bosch 1300cc 60mm (60,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Adaptador corto de 14mm

Bosch 1300cc 60mm (60,65mm)
Arriba: Adaptador largo de 14mm
Abajo: Sin adaptador

Bosch 1500cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 1500cc 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Adaptador corto de 14mm

Bosch 1500cc 50mm (48,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Adaptador corto de 14mm

Bosch 2200cc 33,5mm (33,60mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 2200cc 50mm (48,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Sin adaptador

Bosch 2200cc 50mm (48,65mm)
Arriba: Adaptador corto de 14mm
Abajo: Sin adaptador

Bosch 2200cc NGI2 50mm (48,65mm)
Arriba: Sin adaptador
Abajo: Sin adaptador

Bosch 2200cc NGI2 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Sin adaptador

Bosch 2200cc NGI2 60mm (60,65mm)
Arriba: Adaptador corto de 11mm
Abajo: Sin adaptador
