Diferentes tipos de conectores AN
Además de los clásicos conectores AN que se utilizaron ya durante la Segunda Guerra Mundial, han surgido muchas nuevas variantes que abren posibilidades sobre cómo conectar cosas. En este artículo mostramos la mayoría de los conectores utilizables.
Cuatro categorías de conectores AN
La lista de conectores AN se puede dividir en cuatro categorías:
- Conectores de manguera - Aquí se incluyen todos los conectores AN que se montan en una manguera.
- Adaptadores - Los adaptadores unen otras roscas con la conexión de manguera (AN).
- Conexiones soldadas - Se sueldan al producto que luego se conecta con la manguera.
- Conectores de tubo - Se sujetan a un tubo de aluminio.
- Conclusión sobre los conectores AN
1 ▼
Conectores de manguera
Hay tres categorías principales para conectores de manguera
- Común - Para mangueras AN con núcleo de goma
- PTFE - Para mangueras AN con núcleo de plástico
- Push-on - Para mangueras especiales Push-on sin malla de acero externa

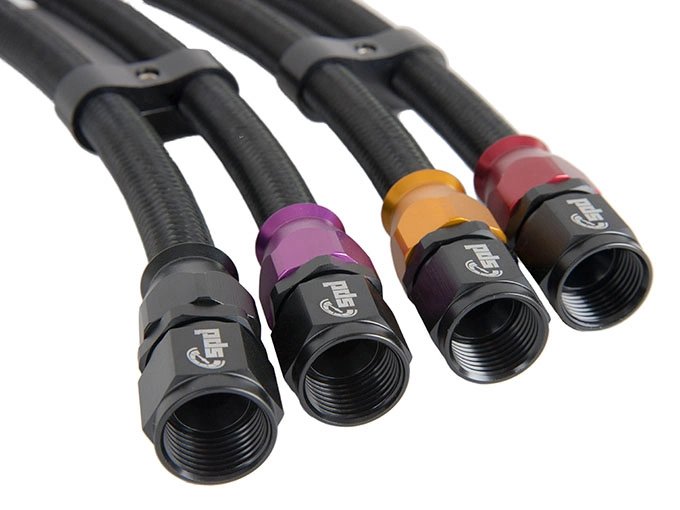

Conectores de Manguera Comunes
Conectores de manguera para mangueras AN
Los conectores de manguera para mangueras con núcleo de goma están disponibles en tres variantes, desde AN4 hasta AN20, con mangueras correspondientes tanto trenzadas de acero como de nylon.
-Conector de manguera
El conector AN clásico que se monta en mangueras con núcleo de goma para obtener un extremo AN que se ajuste al resto del sistema AN.
-Conector de manguera de flujo completo
La misma principio que el anterior, pero con un material algo más grueso para obtener una conexión más fuerte con el mismo flujo que un conector AN normal. Una buena alternativa si se necesitan conectores más robustos en un sistema.
-Conector de manguera forjado
Conectores que soportan condiciones difíciles. Estos conectores pueden instalarse de manera ventajosa en entornos expuestos y donde hay desgaste. El cuerpo entre el manguito de presión y el extremo AN es forjado y tiene un grosor mayor que los conectores normales para ser más resistentes y menos sensibles a golpes y escombros. A menudo se utilizan en la parte inferior del coche, por ejemplo, contra la caja de cambios y el diferencial trasero, donde las condiciones son exigentes.
La manguera utilizada tiene un núcleo de goma y está al menos trenzada de acero
Conectores de Manguera PTFE
Conector de manguera PTFE
El conector AN clásico que se monta en mangueras con núcleo de plástico para obtener un extremo AN que se ajuste al resto del sistema AN.
-Conector de manguera de flujo completo PTFE
La misma principio que el anterior, pero con un material algo más grueso para obtener una conexión más fuerte con el mismo flujo que un conector AN normal. Una buena alternativa si se necesitan conectores más robustos en un sistema.
-Conector de manguera forjado PTFE
Conectores que soportan condiciones difíciles. Estos conectores pueden instalarse de manera ventajosa en entornos expuestos y donde hay desgaste. El cuerpo entre el manguito de presión y el extremo AN es forjado y tiene un grosor mayor que los conectores normales para ser más resistentes y menos sensibles a golpes y escombros. A menudo se utilizan en la parte inferior del coche, por ejemplo, contra la caja de cambios y el diferencial trasero, donde las condiciones son exigentes.
La manguera utilizada tiene un núcleo de plástico y está al menos trenzada de acero. Este tipo utiliza una oliva para sellar contra la manguera.

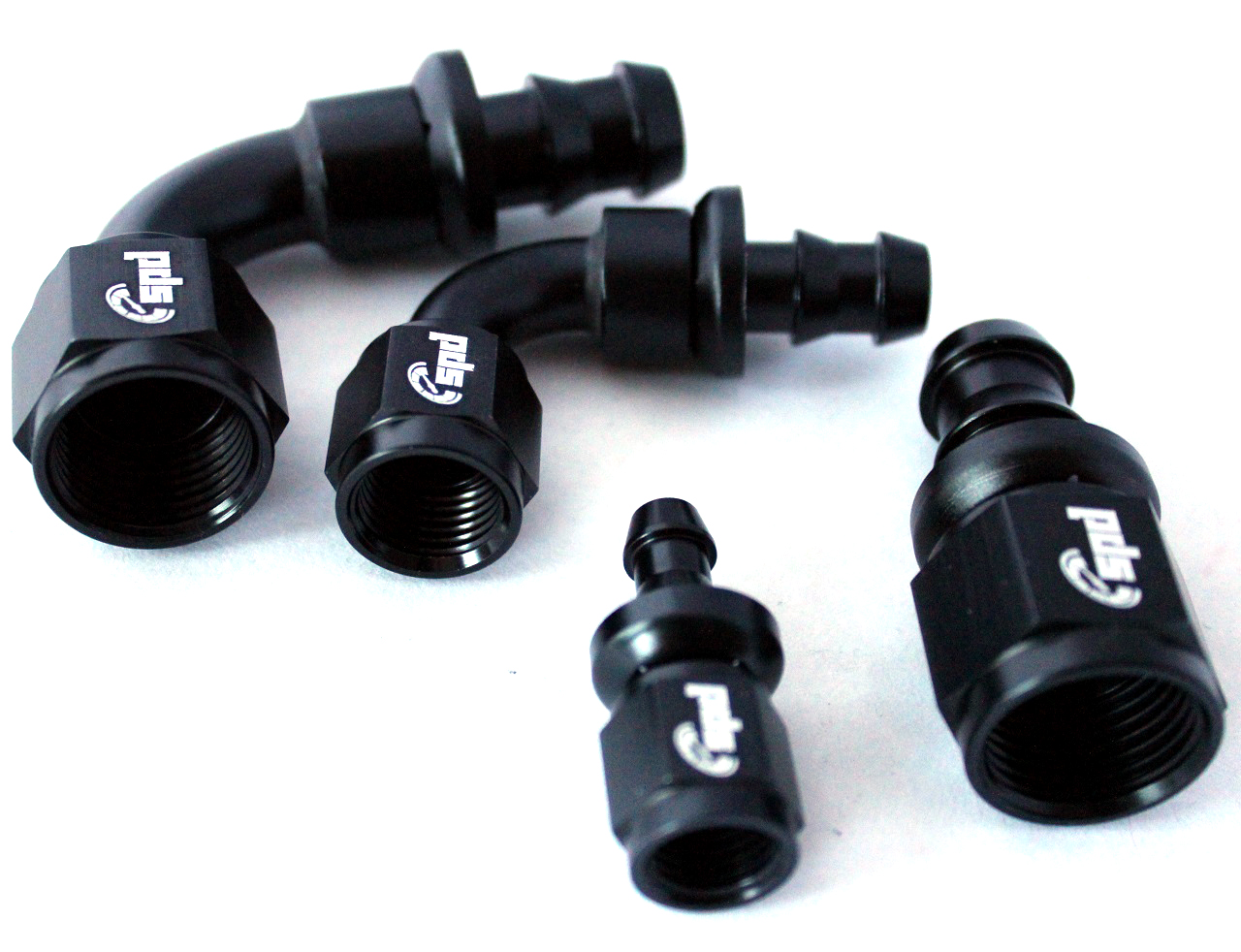

Conectores de Manguera Push-on
Conectores de manguera para mangueras Push-on
Los conectores Push-on están disponibles desde AN4 hasta AN12 para mangueras de goma, llamadas mangueras Push-on.
Si el combustible o el líquido contenido superará los 70 grados de temperatura de trabajo, siempre se debe asegurar con una abrazadera de manguera incluso en un conector AN Push-on debido a que la manguera se expande un poco a temperaturas más altas.
La manguera utilizada es una manguera de goma reforzada que se ajusta perfectamente a un conector Push-on.
2 ▼
Adaptadores
Existen muchos tipos diferentes de adaptadores. Aquí mostramos algunos:
Adaptador, Conector, Tapón, Banjo, Adaptador de sensor, Adaptador de carburador, Adaptador de manguera, Conector rápido, Pasante, Válvula de retención, Neumática, ORB, etc.
Si desea ver todos los adaptadores, puede encontrar los productos aquí.
BSP - AN
Milímetros - AN (Hembra-Macho)
UNF - AN
NPT - AN
Rosca de tubo - AN
NPT - AN
Rosca de tubo - AN
Conector rápido - Flujo completo
NPT - Reducción NPT
NPT - Tapones
AN - Tapones
NPT - Tapones (Hembra)
AN - AN (Macho-Macho)
AN ORB-AN Giratorio (Hembra-Macho)
AN - AN (Hembra-Macho)
AN-AN Giratorio (Hembra-Macho)
AN - AN (Hembra-Hembra)
AN ORB-AN
AN - Banjo
3 ▼
Conexiones Soldadas
Las conexiones soldadas se pueden soldar a diferentes tubos y superficies para poder montar un conector de manguera sobre ellos.

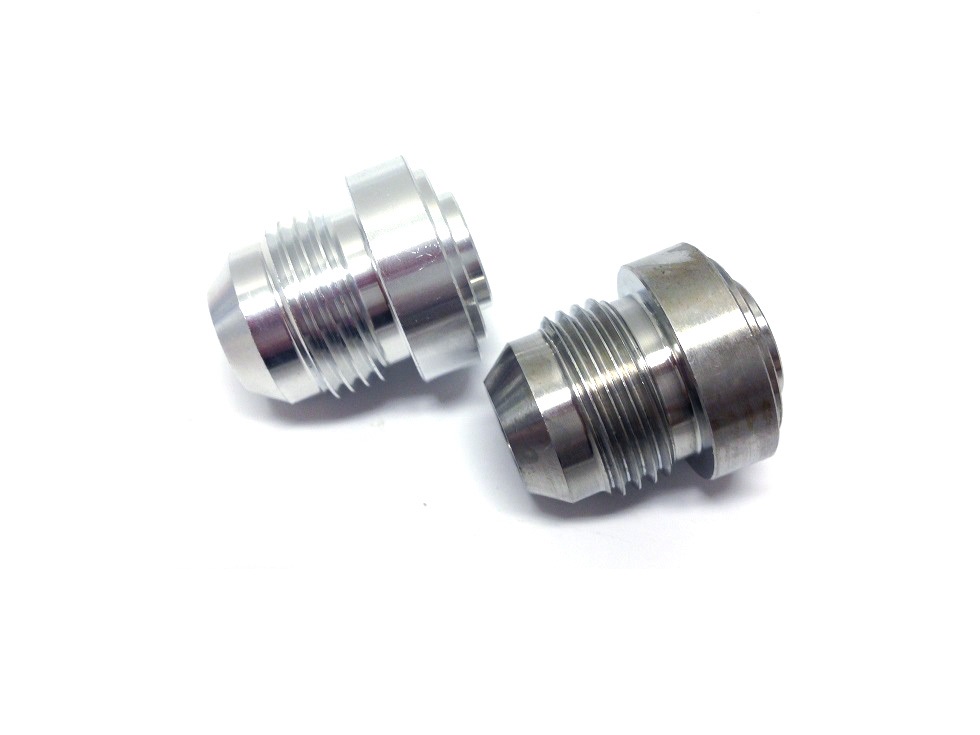

Conexiones Soldadas Macho
La conexión soldada macho se suelda en cualquier superficie y se utiliza junto con un conector de manguera. Estas están disponibles en acero, aluminio y acero inoxidable, dependiendo de dónde se va a soldar.
La conexión soldada macho está disponible en tamaños AN4-AN20.

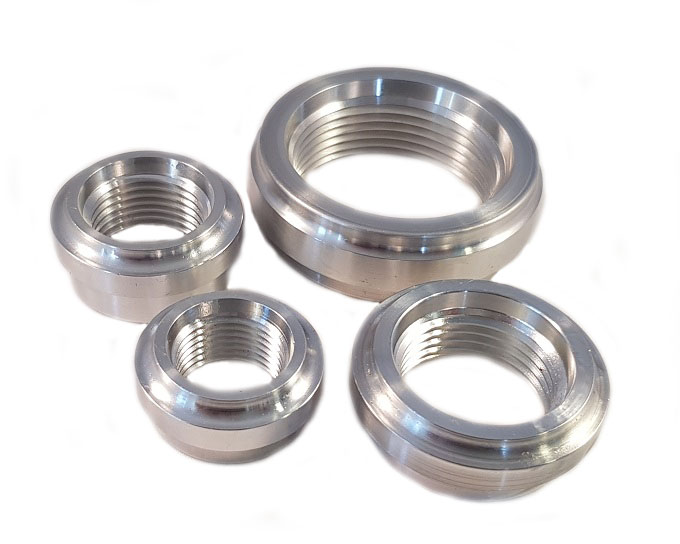

Conexiones Soldadas Hembra
La conexión soldada hembra se suelda en cualquier superficie y se utiliza junto con un adaptador. Luego, se monta un conector de manguera en ese adaptador.
El adaptador que se utiliza se llama adaptador de o-ring o ORB.
La conexión soldada hembra está disponible en tamaños AN4-AN20.

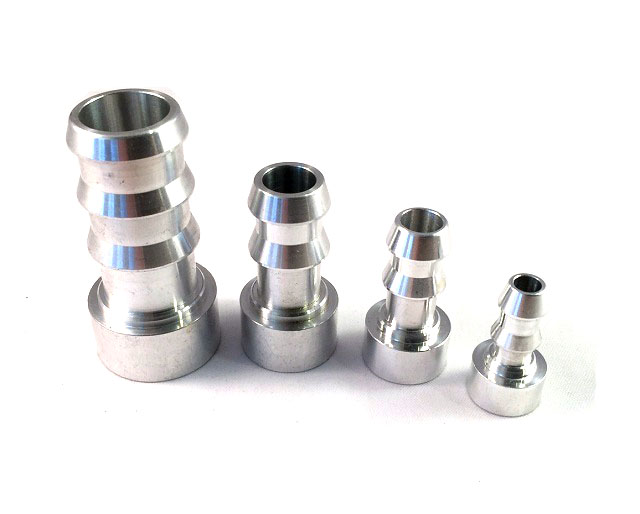

Conexiones Soldadas para Manguera
Conexión soldada para manguera Push-on o conexión de manguera. Se suelda en cualquier superficie y se utiliza junto con una manguera.
La manguera que se utiliza es una manguera de goma reforzada que se ajusta perfectamente a un conector Push-on.
Las conexiones de manguera para soldadura están disponibles desde el tamaño AN4 hasta AN16.
4 ▼

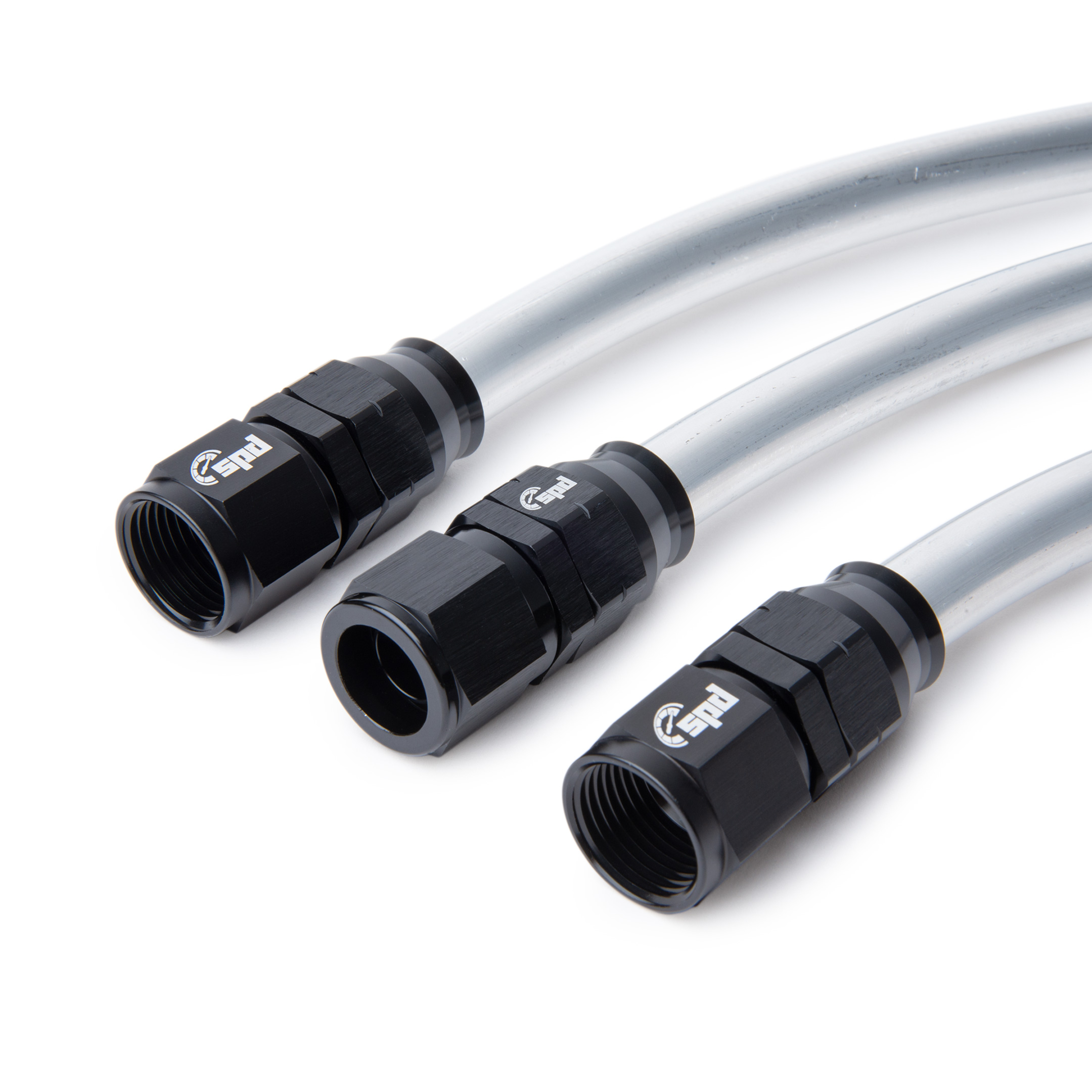

Conectores de Tubo
Los conectores de tubo se sujetan a un tubo de aluminio designado con anillos de presión. Esto es similar a la técnica utilizada cuando los conectores PTFE se sujetan a mangueras PTFE.
Conectores de Tubo
Conectores de tubo para tubos de aluminio.
Estos conectores de tubo están destinados a un tubo de aluminio de tamaño en pulgadas (AN) que debe coincidir perfectamente, ya que un anillo de presión se coloca sobre él y se comprime para lograr una conexión de presión hermética.
5 ▼
Conclusión sobre los Conectores AN
Con la ayuda de todos los diferentes conectores AN y mangueras, podemos conducir combustible, aire, aceite, agua y líquido de frenos de una parte a otra de manera sencilla. Es como construir con Lego.
Con conectores de manguera que se presionan sobre la manguera, se pueden usar adaptadores AN y conexiones soldadas para conectar esta manguera a casi cualquier rosca o material.
