¿Qué es NPT? Rosca Nacional para Tuberías
NPT es una abreviatura de National Pipe Thread (Rosca Nacional para Tuberías). Es un estándar estadounidense donde el sufijo determina si es una rosca recta o cónica. Por ejemplo, NPT, National Pipe Tapered, que es cónica y sella en las roscas. NPS, National Pipe Straight, es recta y sella con una arandela o similar.
Rosca NPT
NPT es la categoría de roscas llamada National Pipe Thread. Simplemente, es una rosca para tuberías de estándar nacional. Esta rosca está disponible en diferentes variantes donde se especifica si la rosca es cónica o recta.
NPT, National Pipe Tapered (cónica)
NPS, National Pipe Straight (recta)
NPTF, National Pipe Tapered Fuel (cónica para combustible)
NPSF, National Pipe Straight Fuel (recta para combustible)
NPSM, National Pipe Straight Mechanical (recta para mecánica)
A continuación, revisaremos National Pipe Tapered - Rosca cónica.

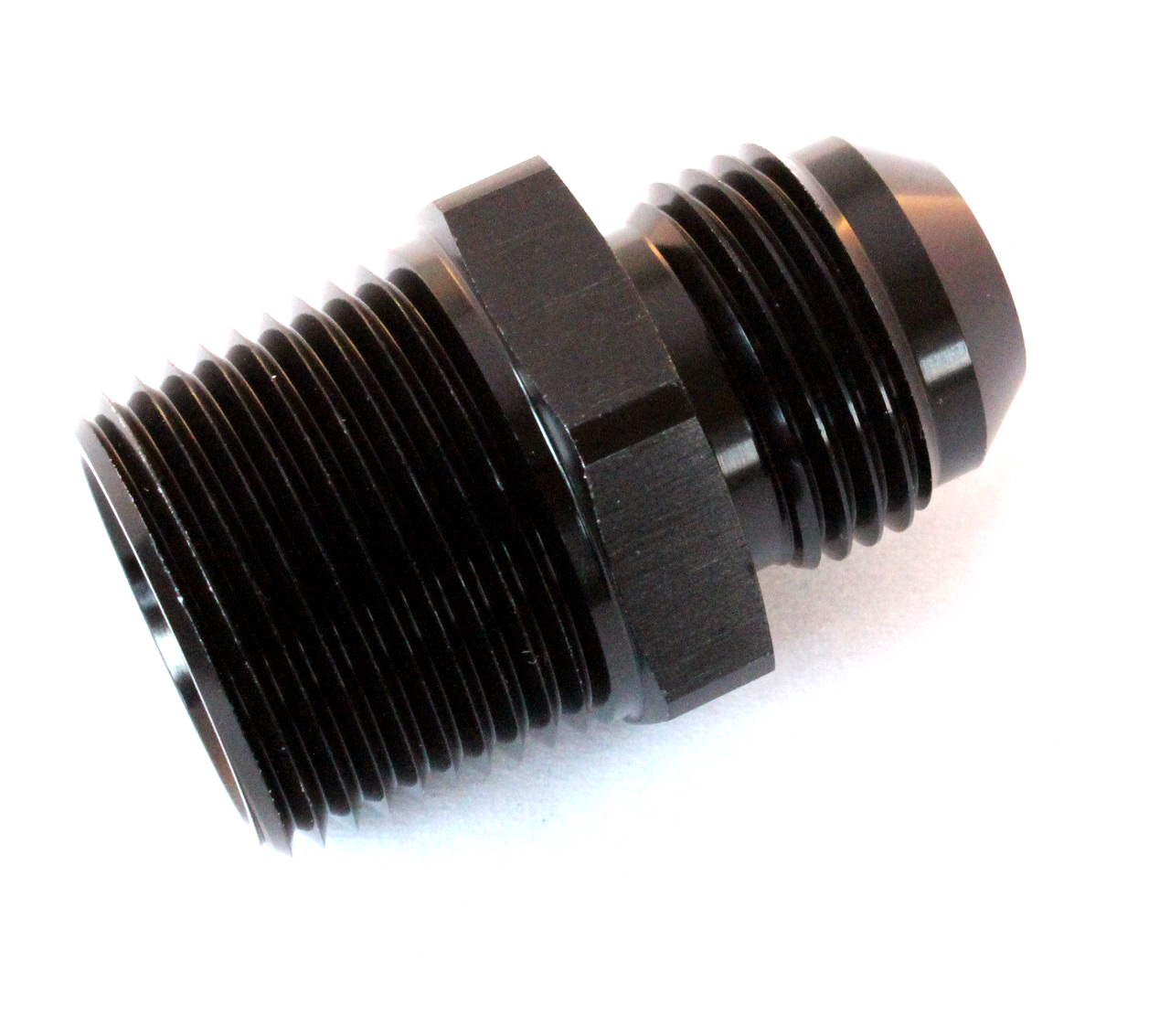

Montaje de rosca NPT
Cuando enroscas un adaptador con una rosca NPT cónica, esta se bloqueará o ajustará un poco dependiendo de las tolerancias de las piezas. A veces puedes dar 2-3 vueltas y otras veces 3-4 vueltas o más. Esto se debe a las tolerancias de las dos piezas y al uso de compuesto sellante en las roscas, lo cual puede reducir el número de vueltas que puedes dar.
Se utiliza sellador sólido como cinta de PTFE o sellador líquido de Loctite para las roscas NPT cónicas.
Tabla de tamaños NPT
La rosca cónica NPT tiene una inclinación de 3/4" por pie, es decir, 304,8 mm por pie. Los tamaños similares son M10 y 3/8" -24, donde se puede enroscar una NPT, pero esto no es correcto y no sellará adecuadamente. La medida mayor y menor de una rosca NPT depende de la longitud de la rosca, pero generalmente se parece a la tabla a continuación.
1/16" -27 -
Tamaño mayor de la rosca: 0,3125"/7,94mm
Tamaño menor de la rosca: 7,4mm
1/8" -27 -
Tamaño mayor de la rosca: 0,405"/10,29mm
Tamaño menor de la rosca: 9,88mm
1/4" -18 -
Tamaño mayor de la rosca: 0,540"/13,72mm
Tamaño menor de la rosca: 13,11mm
3/8" -18 -
Tamaño mayor de la rosca: 0,675"/17,15mm
Tamaño menor de la rosca: 16,27mm
1/2" -14 -
Tamaño mayor de la rosca: 0,840"/21,34mm
Tamaño menor de la rosca: 20,6mm
3/4" -14 -
Tamaño mayor de la rosca: 1,050"/26,67mm
Tamaño menor de la rosca: 25,9mm
1" -11½ -
Tamaño mayor de la rosca: 1,315"/33,40mm
Tamaño menor de la rosca: 32,5mm
1¼" -11½ -
Tamaño mayor de la rosca: 1,660"/42,16mm
Tamaño menor de la rosca: 41,3mm
Selecciona la rosca NPT correcta
Si no sabes qué tipo de rosca NPT tienes, puedes utilizar la tabla anterior para obtener una buena indicación de entre qué valores te encuentras y así encontrar la correcta.
Rosca interna - Hembra
Si tienes una rosca interna cónica NPT, mide dentro del orificio contra las roscas y obtendrás el valor más pequeño. Luego, busca qué tamaño de rosca mínima se ajusta en la tabla anterior.
Rosca externa - Macho
Si tienes una rosca externa NPT, mide el diámetro más pequeño sobre las roscas. Luego, busca qué tamaño de rosca mayor se ajusta en la tabla anterior.
Taladro / perforación / rosca NPT
Existen machos de rosca cónica para hacer roscas NPT por ti mismo. Si vas a hacer una rosca cónica, es importante perforar previamente con el tamaño correcto, ya que de lo contrario la rosca puede quedar demasiado grande o demasiado pequeña.
1/16" -27 - 6,2 mm
1/8" -27 - 8,5 mm
1/4" -18 - 11,0 mm
3/8" -18 - 14,5 mm
1/2" -14 - 17,8 mm
3/4" -14 - 23,0 mm
1" -11½ - 29 mm
1¼" -11½ - 37,5 mm
