Instalación de conexiones AN
Aquí explicamos cómo instalar conexiones AN y mangueras AN
1 ▼
Consejos para la instalación
1. Corta la manguera. NUNCA cortes la manguera con herramientas inadecuadas ya que las partículas de goma pueden quedarse atrapadas en la manguera y luego en filtros, inyectores, bombas, etc., lo que causará problemas.
2. Es importante que la trenza de acero no quede atrapada en las roscas, ya que la abrazadera de presión podría cortar. Si la trenza de acero está en el camino, se debe recortar el exceso.
2 ▼
Instalación de manguera de goma
1. Coloca la abrazadera de presión sobre la manguera.
2. Lubrica la apertura de la manguera y empuja la conexión AN.

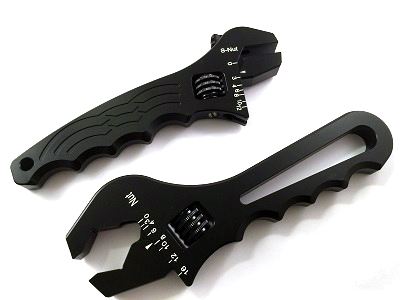

3. Atornilla la abrazadera de presión y la conexión AN utilizando herramientas. Asegúrate de que la conexión AN no se deslice fuera de la manguera durante el ensamblaje.
3 ▼
Instalación de manguera PTFE
1. Coloca la abrazadera de presión sobre la manguera.
2. Doble la parte exterior de la trenza de acero con unos alicates y asegúrate de que la apertura de la manguera esté redonda.
3. Inserta el casquillo en la manguera hasta que toque el "reborde" en la parte inferior del casquillo.
4. Inserta todo el "tubo" de la conexión AN en la manguera y atornilla la abrazadera de presión y la conexión AN utilizando herramientas.
4 ▼
Instalación de tubos de aluminio
Los tubos de aluminio AN y las conexiones para tubos utilizan un tipo de conexiones completamente diferente en comparación con las mangueras. Existen dos tipos de conexiones para tubos de aluminio: una conexión de anillo de corte y una conexión para cono.

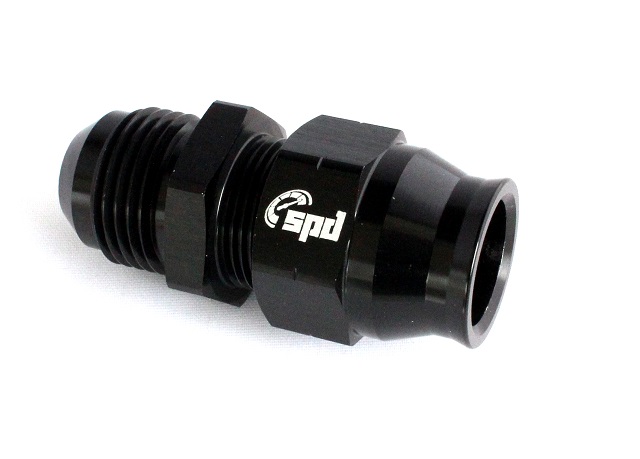

Conexión de anillo de corte
Este tipo de conexión se ajusta fácilmente sobre el tubo de aluminio y se aprieta con una llave ajustable o una llave fija hasta que quede bien sujeta.
Ahora está listo para la instalación.
Todo sin necesidad de herramientas especiales.

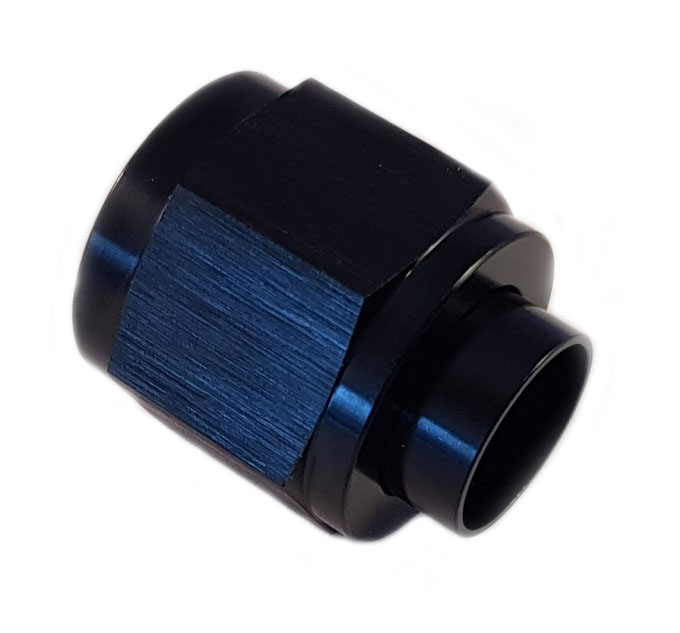

Niple para tubo AN
Este tipo de conexión requiere que el tubo sea abocardado. Para ello, se necesita una herramienta especial de abocardado. Este procedimiento es exactamente igual al de la instalación de niples para tubos de freno.
Primero pasas el niple y el cono correspondiente sobre el tubo de aluminio. Luego, abocardas el extremo del tubo.
Ahora está listo para la instalación.
4 ▼
Conexión AN con fuga
A veces una conexión AN puede tener fugas, esto es fácil de diagnosticar:
- Primero que todo, asegúrate de no mezclar conexiones con un cono de diferente ángulo que no sea 37 grados. Incluso las marcas de menor calidad pueden afectar esto si el cono no es lo suficientemente bueno.
- Si tienes las piezas correctas pero has usado un niple soldado, este puede deformarse durante la soldadura si se calienta demasiado. Cámbialo en este caso.
- Si nada de lo anterior funciona, es probable que haya suciedad entre las superficies de contacto. Si no ves suciedad, seguramente verás algún tipo de daño que esté causando la fuga.
